本篇论文由林志伟团队于2020年6月发表于《硅酸盐通报》上，篇名是《不同养护龄期和水灰比下纳米石墨烯片水泥基复合材料力学性能研究》，主要介绍了纳米石墨烯片（GnPs）加入水泥基复合材料中对其力学性能的影响，并采用SEM分析了GnPs对水泥基体的增强作用。结果表明，在7 d养护龄期下，GnPs的加入会降低水泥净浆的力学性能，但随着养护龄期的增加，水泥基复合材料的力学性能不断增强，同一掺量下，水灰比越大，抗折、抗压强度越低。28 d时，GnPs掺量为0.3wt％，水灰比为0.35下，材料抗折、抗压强度达到最大值，分别为12.47 MPa、102.11MPa，较空白组分别提高29.8％、22.7％。微观分析表明，GnPs能够通过改变水泥水化产物的形貌及提高材料的密实度来提高其力学性能。

以下实验所用水灰比(W/C)为0.35、0.4、0.45、0.5，减水剂(SP)与消泡剂的比例分别为水泥质量的0.3％和0.12％，纳米石墨烯片的掺量分别为0.1wt％、0.15wt％、0.2wt％、0.25wt％和0.3wt%。

图1  0.35水灰比下材料在7 d、14 d、28 d养护龄期下的抗折强度(a)及其较空白组的提高比例(b)和抗压强度(c)及其较空白组的提高比例(d)；0.35水灰比下抗压强度在7～14 d、14～28 d的提高比例(e)；GnPs的红外光谱(f)

图2  28 d养护龄期，0.35水灰比下，不同GnPs掺量下水泥基复合材料的SEM照片

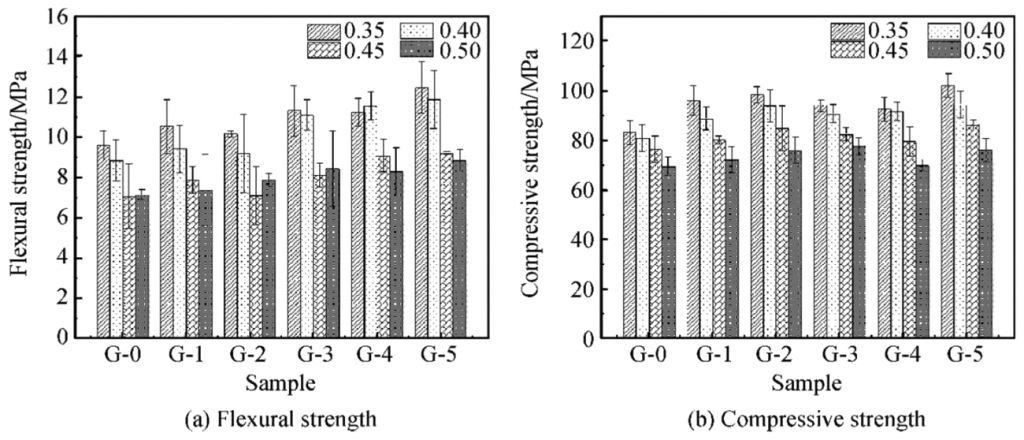

图3  四个水灰比下材料28 d的抗折强度和抗压强度

 原文链接：https://kns.cnki.net/kns8/defaultresult/index
